Vlastnosti výrobku

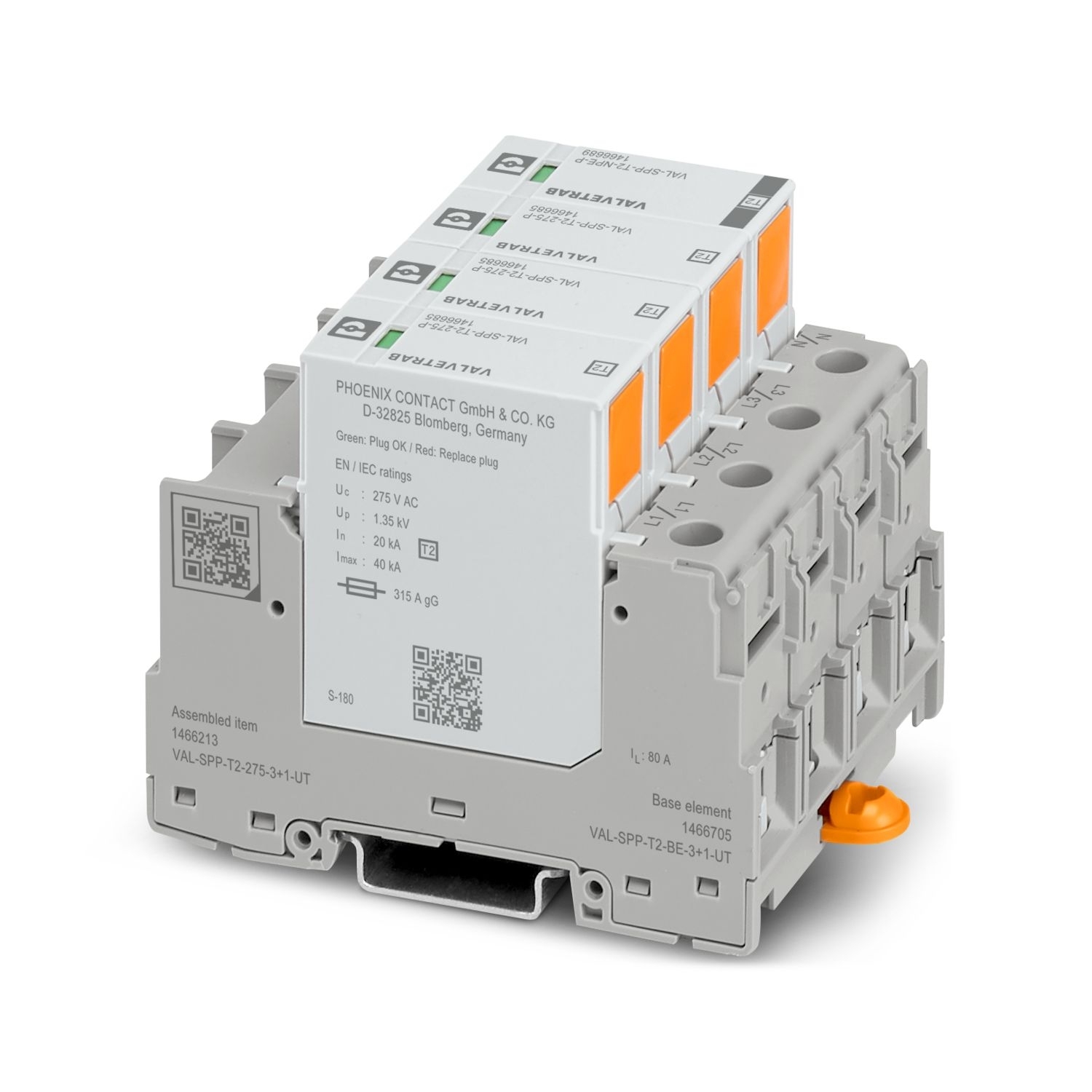

Typ produktu Svodič přepětí
Produktová řada VAL-SPP
Zkušební třída IEC II, T2
EN Type T2
Napájecí systém IEC TN-S, TT
Provedení Modul na nosnou lištu, dvoudílný, s možností zasunutí
Počet pólů 4
Hlášení přepěťová ochrana defektní opticky
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Jmenovitá frekvence fN 50 Hz (60 Hz)
Data připojení
Typ připojení Šroubové připojení
Závit šroubu M5
Utahovací moment 3 Nm ... 3,5 Nm
Délka odizolování 18 mm
Průřez vodiče ohebný 1,5 mm² ... 35 mm² (bez koncovky vodiče)
2x 1,5 mm² ... 16 mm² (2 vodiče se stejným průřezem)
Průřez vodiče tuhý 1,5 mm² ... 50 mm²
2x 1,5 mm² ... 16 mm² (2 vodiče se stejným průřezem)
Průřez vedení AWG 15 ... 2
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 1,5 mm² ... 16 mm²
Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou 1,5 mm² ... 35 mm²
2x 1,5 mm² ... 10 mm² (2 vodiče se stejným průřezem)
Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky 1,5 mm² ... 25 mm²
2x 1,5 mm² ... 16 mm² (2 vodiče se stejným průřezem)
Typ připojení Vidlice kabelového oka
Průřez vodiče ohebný 1,5 mm² ... 25 mm²

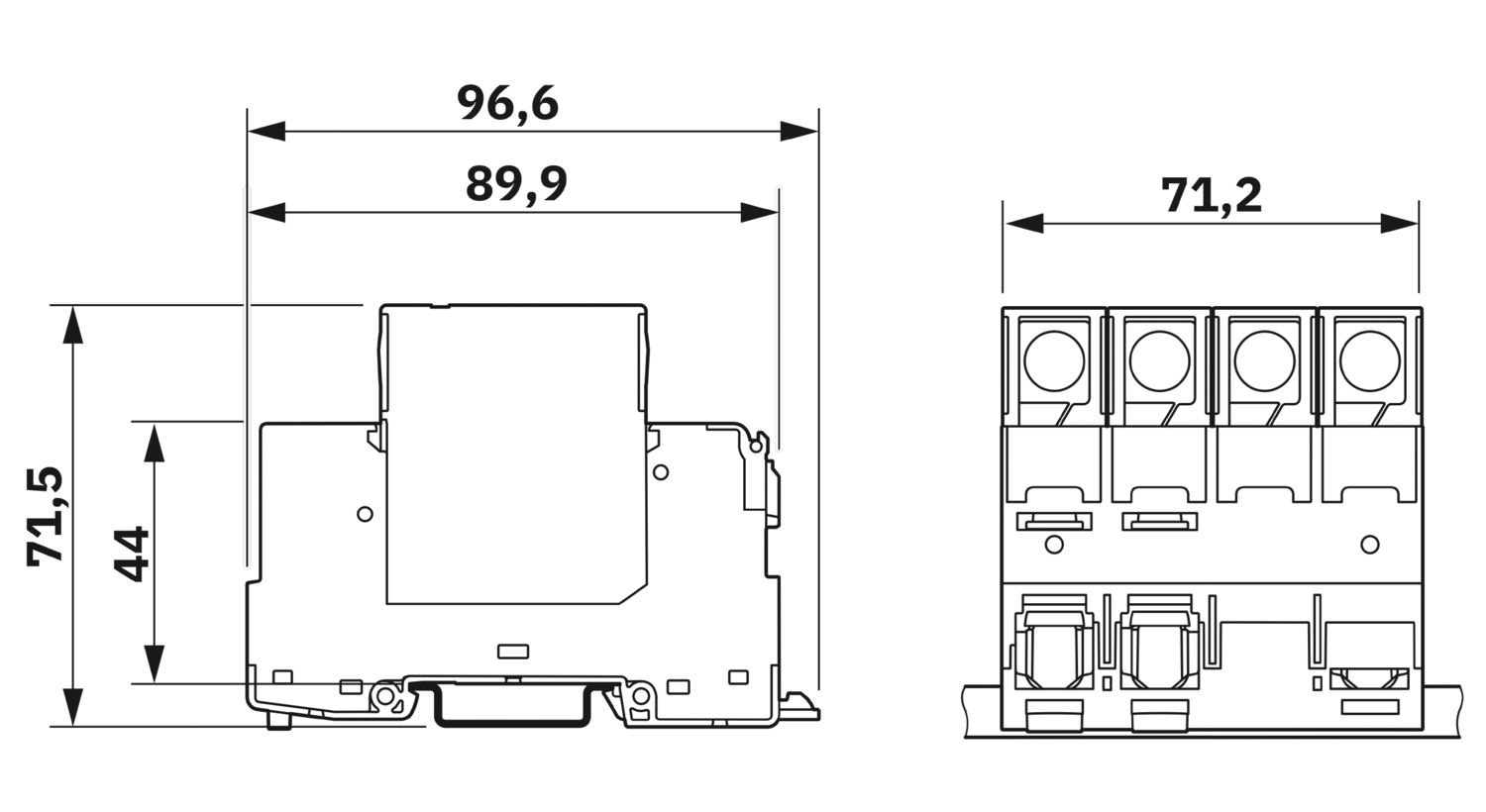

Rozměry
Šířka 71,2 mm
Výška 96,6 mm
Hloubka 71,5 mm (vč. nosná lišta 7,5 mm)
Dělicí jednotka 4 HM
Údaje o materiálu
Barva šedá (RAL 7042)
světle šedá (RAL 7035)
Třída hořlavosti podle UL 94 V-0
Hodnota CTI materiálu 600
Izolační materiál PA 6.6-FR 20 % GF, PBT
Materiálová skupina I
Materiál pouzdra PA 6.6-FR 20 % GF, PBT
