Montáž
Montážní pokyny Při obnoveném kontaktování vodiče se tento musí odříznout nad posledním kontaktním místem.
Vlastnosti výrobku

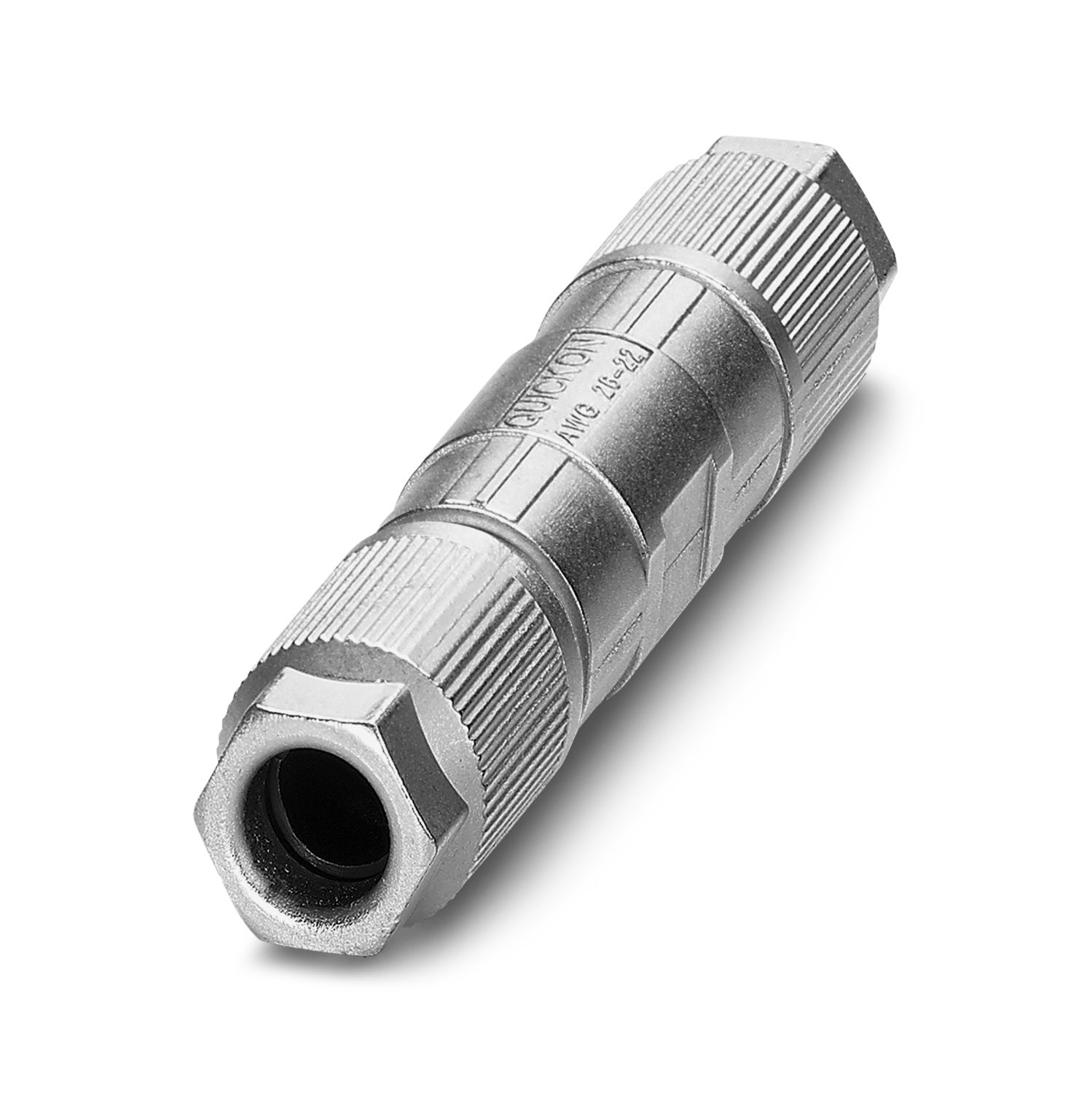

Typ produktu Spojka vedení
Typ senzoru PROFIBUS DP
Počet pólů 3
Počet kabelových vývodů 2
Stíněno ano
Izolační vlastnosti
Kategorie přepětí II
Stupeň znečištění 3
Rozměry
Délka 83 mm
Klíčový otvor čepičkové matice 15 mm
Kontramatice - šířka klíče 17 mm
Vnější rozměr
Vnější průměr 5 mm ... 9,7 mm
Data připojení
Technologie připojení
Typ připojení Spoj zářezovou svorkou
Četnost připojení vedení se stejným průřezem 10
Připojení vodiče
Uspořádání pramenů dle VDE 0295 / nejmenší průměr drátu Třída 2-6
Utahovací moment 5 Nm (Tlaková matice)
Klíčový otvor čepičkové matice 15 mm
Držák kontaktu - šířka klíče 17 mm
Průměr žíly, vč. izolace 1 mm ... 2 mm (maximálně 2,6 mm při připojení vedení PROFIBUS)
Utahovací moment 5 Nm (Tlaková matice)
Přiřazení svorek
Kontakt | Barva (označení signálu) | Kontakt (volitelně) 2 = GN (A)
4 = RD (B)
Elektrické vlastnosti
Jmenovité rázové napětí 0,8 kV
Izolační odpor ≥ 100 MΩ
Jmenovité napětí UN 48 V AC
60 V DC
Jmenovitý proud IN 4 A
Údaje o materiálu
Třída hořlavosti podle UL 94 V0
Materiál těsnění NBR
Materiál těla úchytky Zinkový odlitek, niklovaný
Materiál kontakt CuSn
Materiál povrch kontaktu Ni/Au
Materiál držák kontaktu PA 6.6
Materiál šroubení Zinkový odlitek, niklovaný
Normy / ustanovení PA 6.6: Protipožární ochrana v kolejových vozidlech - R-věty: R22, R23 a R24 podle DIN EN 45545-2 (Úroveň nebezpečí HL1 - HL3)
Materiál izolace žíly PVC / PE / PP / pryž
