Vlastnosti výrobku

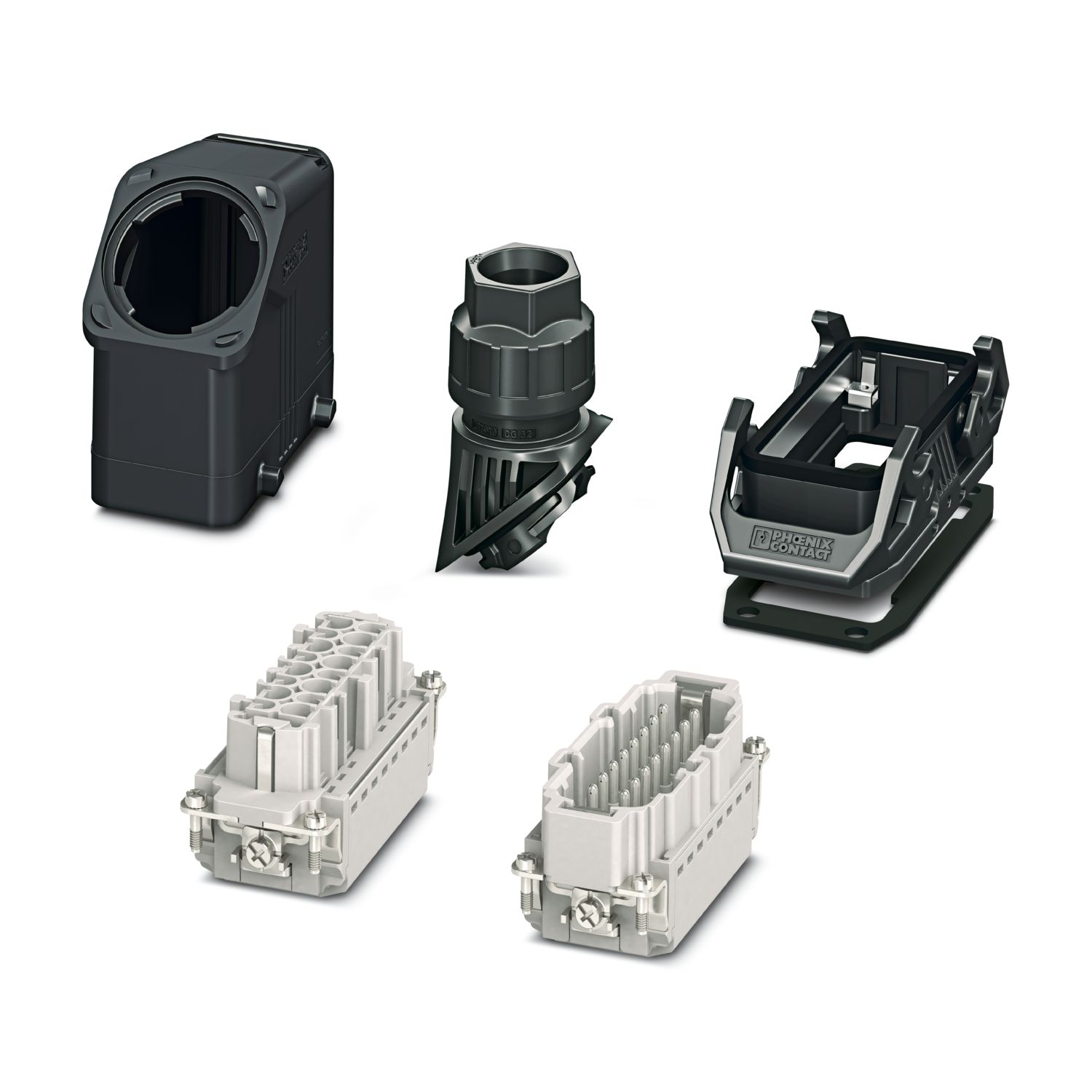

Typ produktu Sada konektorů
Druh pouzdra Kompletní pouzdro
Řada HC-B
Provedení B16
Počet pólů 16
rozložení konektoru 16+PE
Číslování kontaktů 1 - 16
Počet kabelových vývodů 1
Druh šroubení 1x M25
Ochranný kryt ne
Kabelový vývod přímo
Šroubení Pg bez
Stav údržby dat
Revize výrobku 06
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací napětí (III/3) 500 V
Zatěžovací rázové napětí 6 kV
Jmenovitý proud 16 A
Data připojení
Typ připojení Svorky Push-in
Technologie připojení Svorky Push-in
Přípojka podle normy IEC / EN
Průřez přípoje 0,14 mm² ... 2,5 mm² (s koncovkou vodiče)
0,14 mm² ... 2,5 mm² (s koncovkou vodiče)
Průřez přípoje AWG 26 ... 14 (s koncovkou vodiče)
Utahovací moment 0,8 Nm ... 1,2 Nm (Přípojka PE)
0,5 Nm ... 0,8 Nm (Upevňovací šrouby k montáži pouzdra HEAVYCON)
Délka odizolování 8 mm ... 10 mm

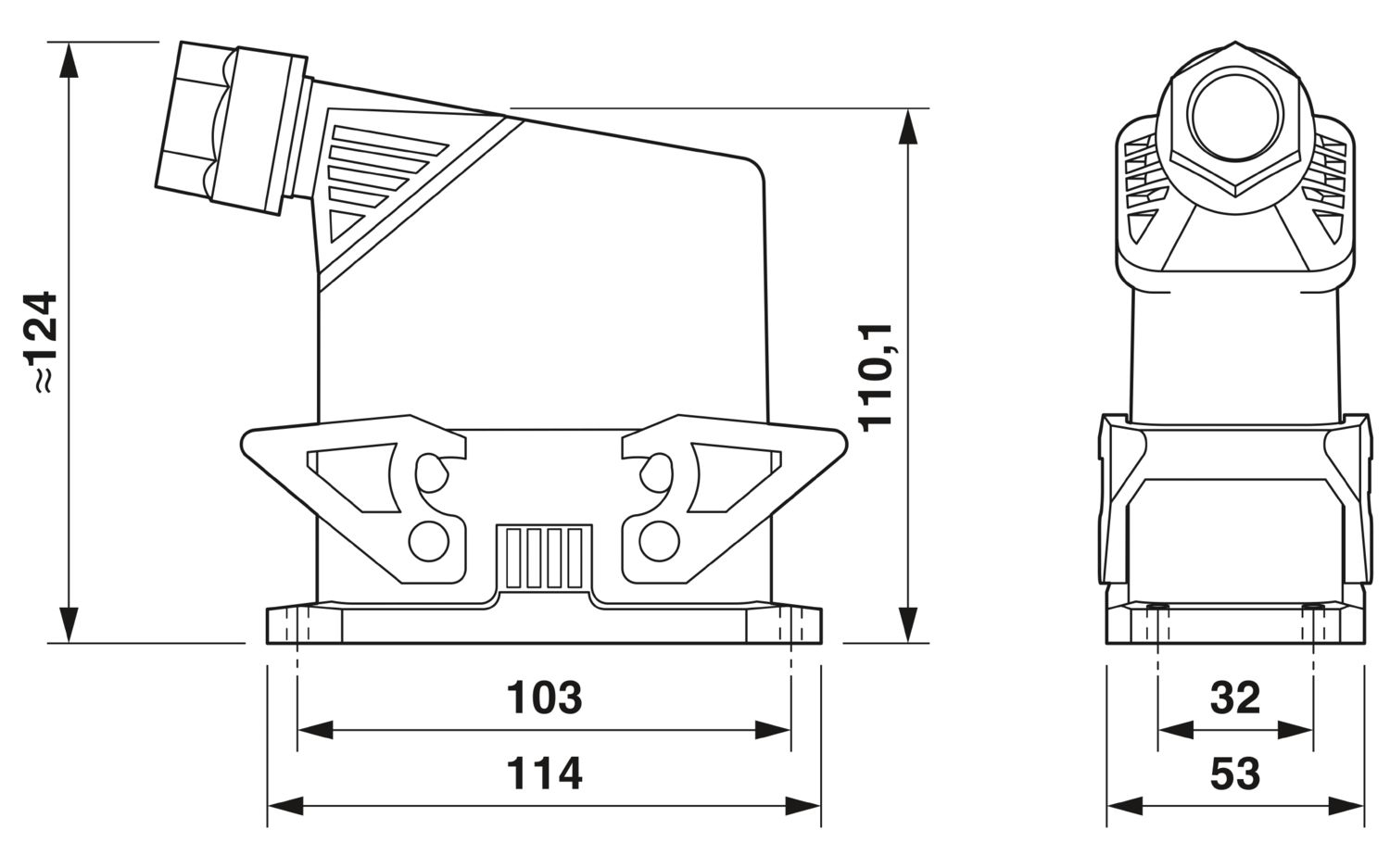

Rozměry
Šířka 53 mm
Výška 124 mm
Délka 114 mm
Vzdálenost otvorů horizontální 103 mm
Vzdálenost otvorů vertikální 32 mm

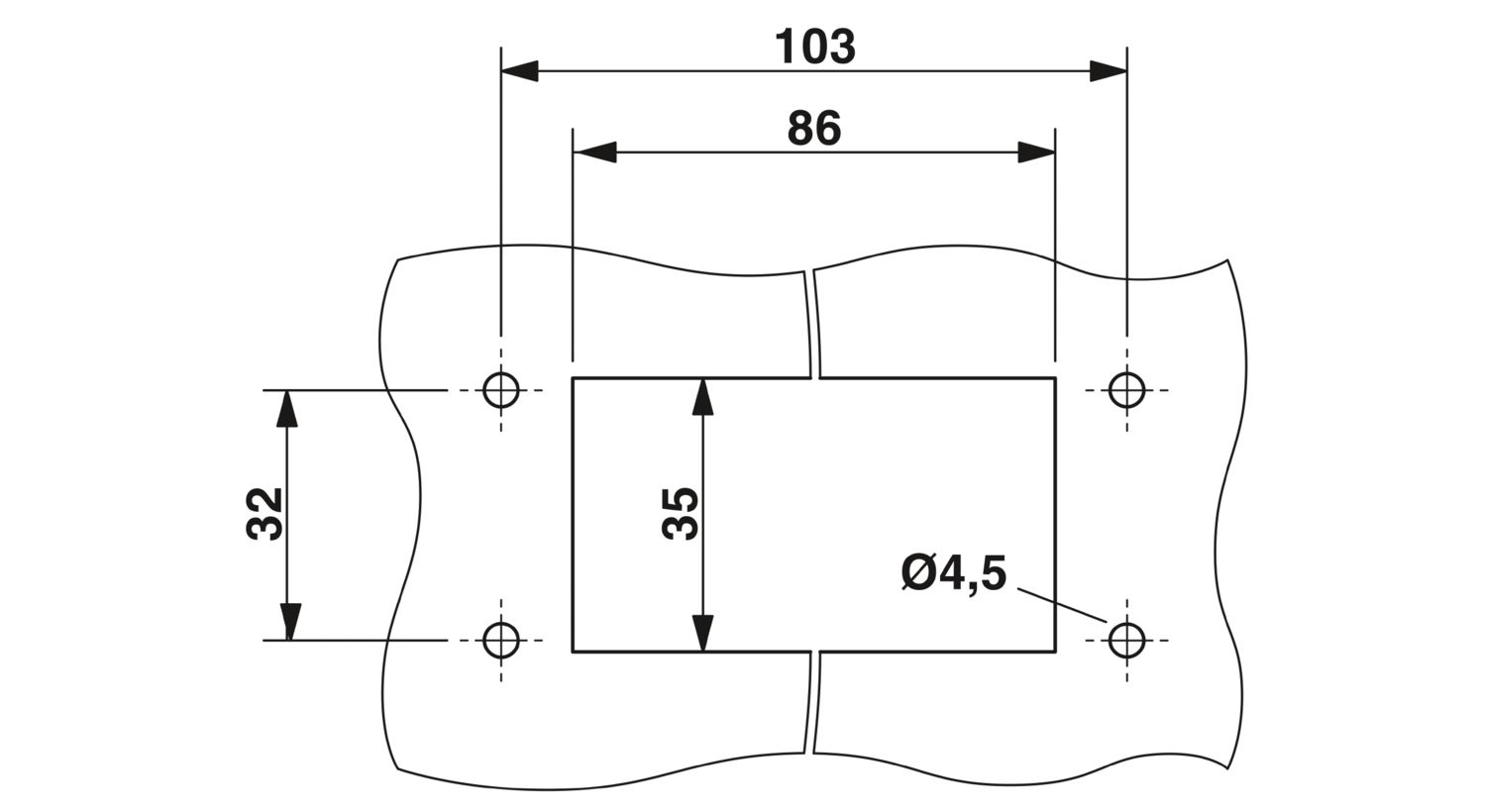

Montážní rozměr
Šířka montážní otvor 35 mm
Délka montážní otvor 86 mm
Údaje o materiálu
Třída hořlavosti podle UL 94 V0
Materiál těsnění Profilové těsnění NBR
Materiál těsnění Ploché těsnění NBR
Materiál pouzdra PA
Materiál kontakt Slitina mědi
Materiál povrch kontaktu Ag
Materiál držák kontaktu PA
Materiál zajišťovacího třmenu PA
