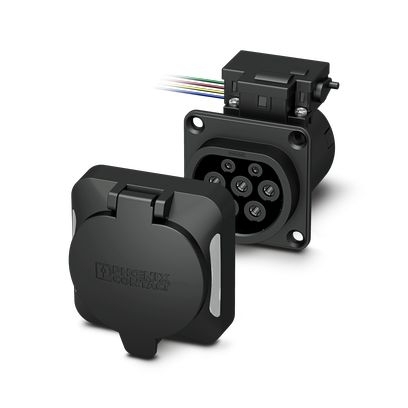

1164423 EV-T2M3SO12-4P-P-SET Nabíjecí zásuvka infrastruktury

0,5658 kg

Vlastnosti výrobku
Provedení (Nabíjecí zásuvka infrastruktury) hranaté
Provedení (Ochranný kryt) hranaté
Provedení (Ochranné víko) kulatý
Typ produktu Nabíjecí zásuvka infrastruktury
Produktová řada CHARX connect modular
aplikace k nabíjení elektromobilů (EV) střídavým proudem (AC)
kompatibilní s nabíjecími konektory infrastruktury
Provedení Premium
Sada
Vybavení s hranatým ochranným krytem
se snímači teploty
s LED (společná katodová přípojka)
Nanesené logo Logo PHOENIX CONTACT
Standard nabíjení Typ 2
Nabíjecí režim Mode 3, Case B

Elektrické vlastnosti
Způsob přenosu signálu pulsně šířková modulace
Informace k typu připojení Připojení přes Faston, oddělitelné a znovu připojitelné
Druh nabíjecího proudu AC 3fázový
Třída nabíjecího výkonu 22 kW
Nabíjecí výkon max. 26,6 kW
Nabíjecí proud max. 32 A
Výkonový kontakt
Počet 5 (L1, L2, L3, N, PE)
Jmenovité napětí 480 V AC
Jmenovitý proud 32 A
Signální kontakt
Počet 2 (CP, PP)
Jmenovité napětí 30 V AC
Jmenovitý proud 2 A
Funkce LED
aplikace k indikaci stavu nabití
Poloha v rámu ochranného krytu
Provedení přípojky společná katoda
Teplotní snímače (PTC řetěz)
Typ senzoru Řetěz PTC
Normy/předpisy DIN˽EN 60738-1
Diagnostika Zkrat, přerušení vedení
Místo připevnění Senzor na AC kontaktech
Měřicí rozsah_Odpor 800 Ω ... 300 kΩ
Odpor > 10 kΩ ((vypínací hodnota))
Doporučený měřicí proud ≤ 1 mA (Umax= 24 V , stejnosměrný proud)
Zajišťovací aktuátor
Provozní napětí 12 V
Poznámka k počtu pólů 4 póly
Poloha blokovacího aktuátoru uprostřed nahoře
Zajišťovací aktuátor
Provozní napětí 12 V
Poznámka k počtu pólů 4 póly
Poloha blokovacího aktuátoru uprostřed nahoře
Možný rozsah napájení na motoru 9 V ... 16 V
Maximální napětí k detekci zajištění 30 V
Typický proud motoru při zajištění 0,2 A
Zpětný proud motoru max. 1 A
Max. doba prodlevy se závěrným proudem 1000 ms
Doporučená doba přizpůsobení 600 ms
Doba přestávky po vjezdu a výjezdu 3 s
Provozní životnost počtu zasunutí > 10000 zatěžovacích cyklů
Rozpoznání zablokování k dispozici
Mechanické nouzové odblokování k dispozici
Teplota prostředí (provoz) -30 °C ... 50 °C
Délka vedení 0,5 m
Konstrukce kabelu 4 x 0,5 mm²
