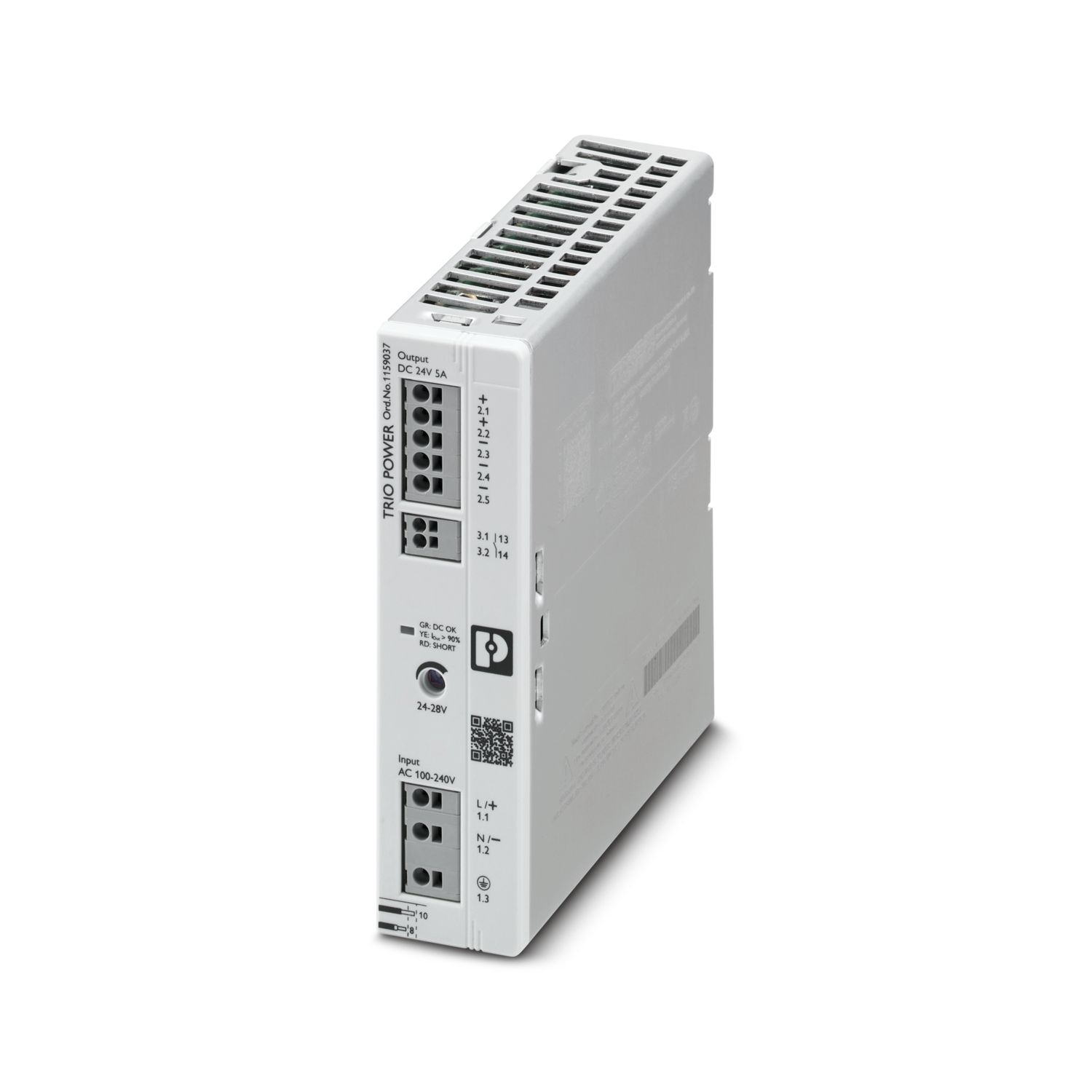

Technické údaje
Vstupní data
AC provoz
Konfigurace sítě Hvězdicová topologie (TN, TT, IT (PE))
vstupní rozsah jmenovitého napětí 100 V AC ... 240 V AC
Rozsah vstupního napětí 100 V AC ... 240 V AC -15 % ... +10 %
115 V AC ... 240 V AC ±10 % (UL)
Snížení výkonu < 100 V AC (1 %/V)
2,5 %/K, > 60 °C
Typické síťové napětí v dané zemi 120 V AC
230 V AC
Druh napájecího napětí AC
Proudový ráz při zapínání < 33 A (25 °C)
Integrál proudového rázu při zapínání (I2t) < 0,55 A2s
Frekvenční rozsah (fN) 50 Hz ... 60 Hz ±10 %
Doba zálohování při výpadku sítě typ. 28 ms (120 V AC)
typ. 28 ms (230 V AC)
Příkon 1,3 A (100 V AC)
1,1 A (120 V AC)
0,6 A (230 V AC)
0,59 A (240 V AC)
Ochranné spínání ochrana před přechodovými jevy; Varistor
Faktor výkonu (cos phi) 0,93 (230 V AC)
Vstupní pojistka přístrojů 6,3 A interní (ochrana zařízení)
Výběr vhodné pojistky pro ochranu vstupu 6 A ... 16 A (Charakteristika B, C, D, K nebo srovnatelná)
Svodový proud proti PE < 3,5 mA
Provoz stejnosměrného proudu
Rozsah vstupního napětí 100 V DC ... 240 V DC ±10 %
160 V DC ... 240 V DC ±10 % (UL)
Snížení výkonu < 140 V DC (1 %/V)
Příkon 1,29 A (100 V DC)
0,53 A (240 V DC)
Výstupní data
účinnost typ. 93 % (120 V AC)
typ. 94 % (230 V AC)
Jmenovité výstupní napětí 24 V DC
Oblast nastavení výstupního napětí (USet) 24 V DC ... 28 V DC (> 24 V DC, konstantní výkon omezen)
Jmenovitý výstupní proud (IN) 5 A
Dynamický Boost (Idyn.boost) max. 7,5 A (5 s)
Zkratuvzdorný ano
Test chodu naprázdno ano
Snížení výkonu 60 °C ... 70 °C
Crest faktor typ. 1,72 (120 V AC)
typ. 1,89 (230 V AC)
Výstupní výkon (PN) 120 W
Výstupní výkon (Pdyn. Boost) max. 180 W (5 s)
Paralelní zapojitelnost ano, pro zvýšení výkonu a redundance
Sériová schopnost přepínání ano, ke zvýšení napětí (pozor na hranici bezpečnostního malého napětí)
Pevnost zpětného napájení ≤ 35 V DC
Ochrana před přepětím na výstupu (OVP) ≤ 35 V DC
Zbytkové vlnění typ. 50 mVSS (při jmenovitých hodnotách)
pravidelná odchylka < 1 % (změna zátěže staticky 10 % ... 90 %)
< 3 % (změna zátěže dynamicky 10 %... 90 %)
< 0,1 % (změna vstupního napájecího napětí ±10 %)
Doba náběhu ≤ 1 s (UOut = 10 % ... 90 %)
Minimální ztrátový výkon při chodu naprázdno < 2,14 W (120 V AC)
Ztráta výkonu běh naprázdno maximální < 1,75 W (230 V AC)
Minimální ztrátový výkon při jmenovité zátěži < 8,54 W (120 V AC)
Ztráta výkonu jmenovitá zátěž maximální < 6,51 W (230 V AC)
Integrované jištění ne
Signál relé 13/14
Poloha 3.x
Označení pólu 3.1 (13), 3.2 (14)
Spínací kontakt (bez napětí země) OptoMOS
Spínací napětí max. 30 V DC (SELV)
Proudová vodivost max. 100 mA
Stavová podmínka UOut > 21 V DC a IOut < 0,9 x IN (Kontakt sepnut)
UOut < 21 V DC nebo IOut > 0,9 x IN (vytváření střední hodnoty za dobu 60 s) (Kontakt rozpojen)

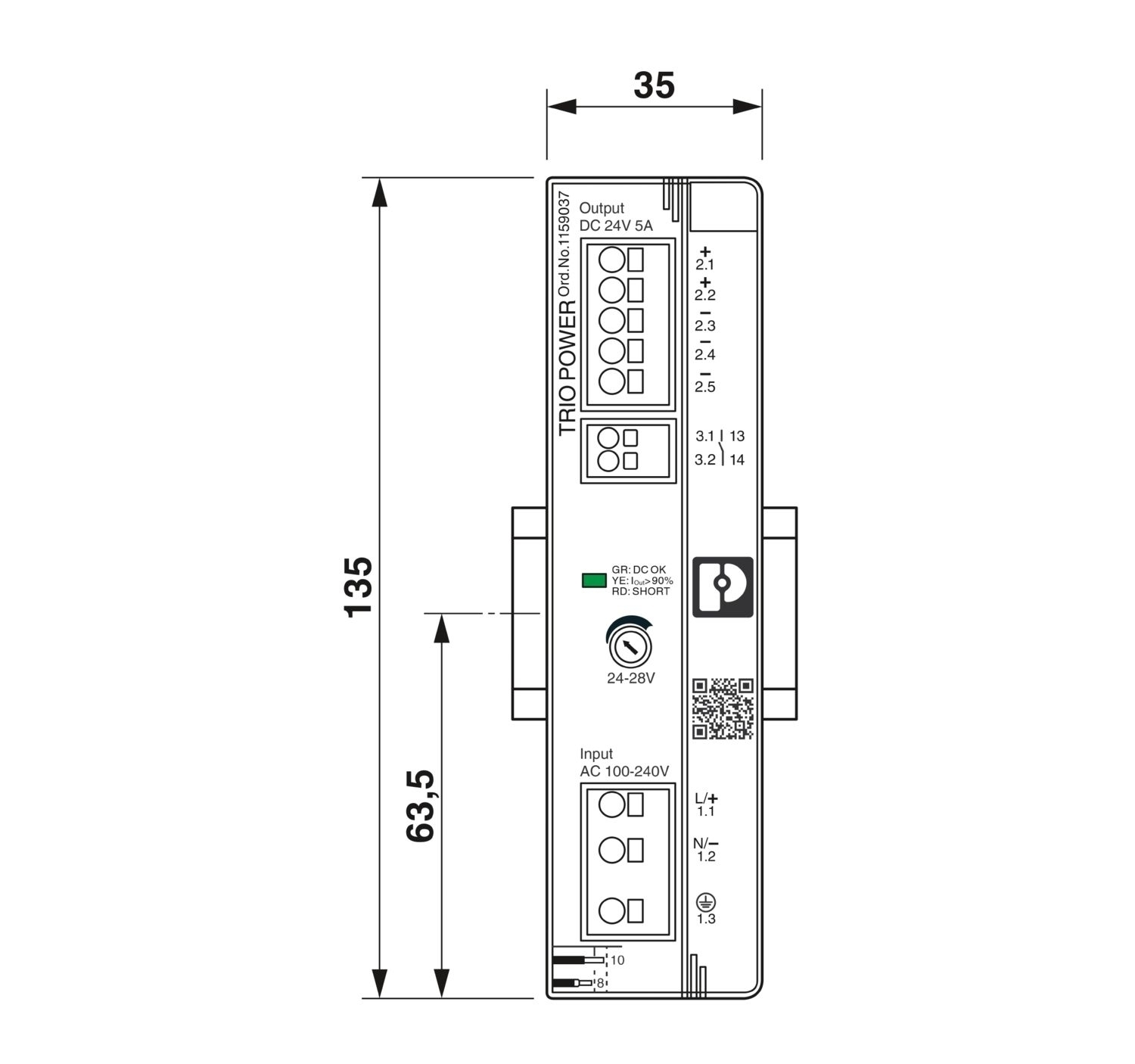

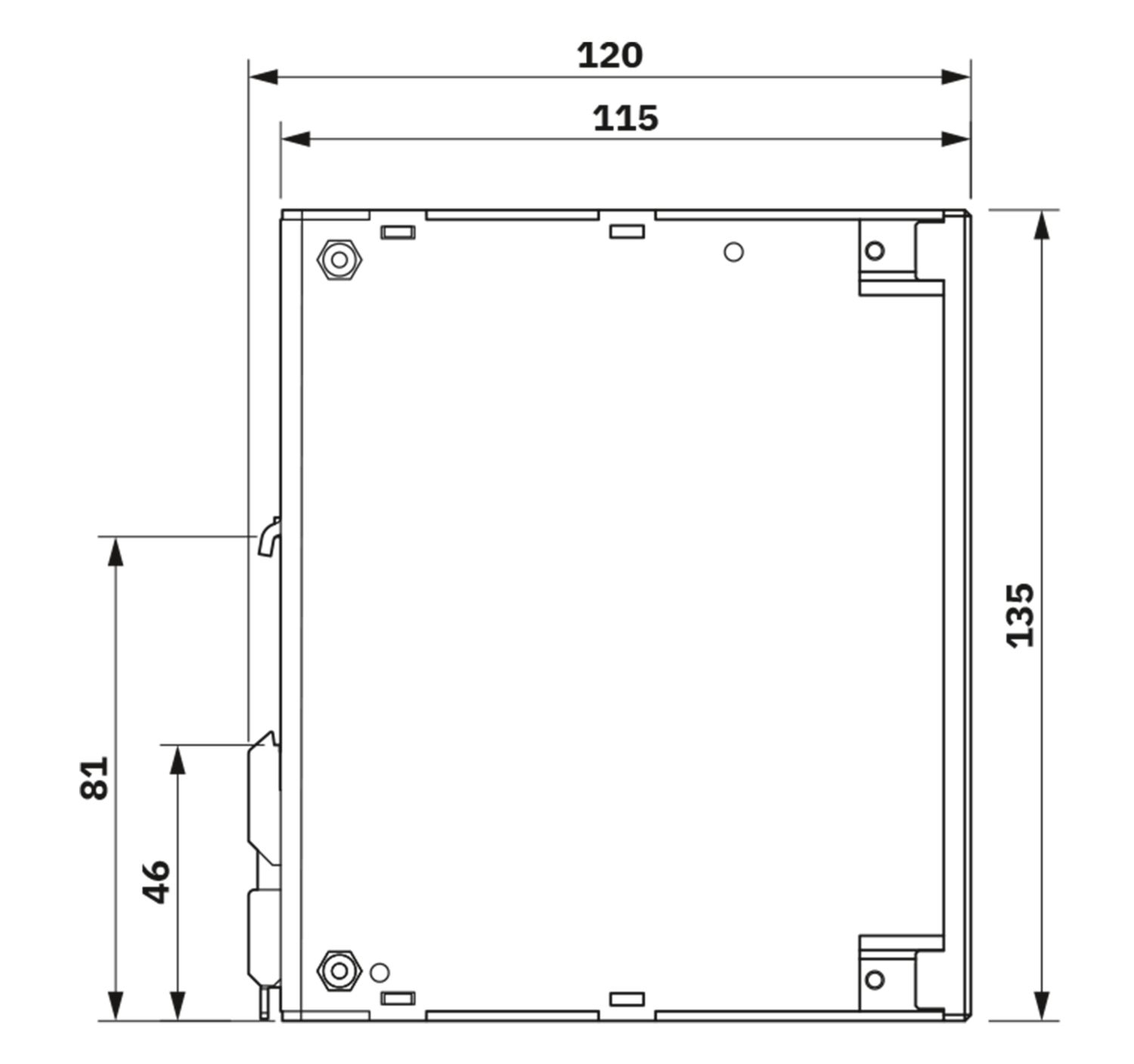

Data připojení
Vstup
Poloha 1.x
Technologie připojení
Označení pólu 1.1 (L/+), 1.2 (N/-), 1.3 ()
Připojení vodiče
Typ připojení Svorky Push-in
tuhý 0,2 mm² ... 4 mm²
1,5 mm² (doporučeno)
flexibilní 0,2 mm² ... 2,5 mm²
1,5 mm² (doporučeno)
flexibilní s dutinkou vodiče bez plastové objímky 0,25 mm² ... 2,5 mm²
1,5 mm² (doporučeno)
flexibilní s dutinkou vodiče s plastovou objímkou 0,25 mm² ... 2,5 mm²
1,5 mm² (doporučeno)
tuhý (AWG) 24 ... 12 (Cu)
16 (doporučeno)
Délka odizolování 10 mm (pevný/ohebný/koncovka vodiče)
Výstup
Poloha 2.x
Technologie připojení
Označení pólu 2.1, 2.2 (+), 2.3, 2.4, 2.5 (-)
Připojení vodiče
Typ připojení Svorky Push-in
tuhý 0,2 mm² ... 4 mm²
1,5 mm² (doporučeno)
flexibilní 0,2 mm² ... 2,5 mm²
1,5 mm² (doporučeno)
flexibilní s dutinkou vodiče bez plastové objímky 0,25 mm² ... 2,5 mm² (Cu)
1,5 mm² (doporučeno)
flexibilní s dutinkou vodiče s plastovou objímkou 0,25 mm² ... 2,5 mm²
1,5 mm² (doporučeno)
tuhý (AWG) 24 ... 12 (Cu)
16 (doporučeno)
Délka odizolování 10 mm (pevný/ohebný/koncovka vodiče)
Signál
Poloha 3.x
Technologie připojení
Označení pólu 3.1 (13), 3.2 (14)
Připojení vodiče
Typ připojení Svorky Push-in
tuhý 0,2 mm² ... 1,5 mm²
0,5 mm² (doporučeno)
flexibilní 0,2 mm² ... 1,5 mm²
0,5 mm² (doporučeno)
flexibilní s dutinkou vodiče bez plastové objímky 0,25 mm² ... 1,5 mm² (Cu)
0,5 mm² (doporučeno)
flexibilní s dutinkou vodiče s plastovou objímkou 0,25 mm² ... 0,75 mm²
0,5 mm² (doporučeno)
tuhý (AWG) 24 ... 16 (Cu)
20 (doporučeno)
Délka odizolování 10 mm (pevný/ohebný/koncovka vodiče)
