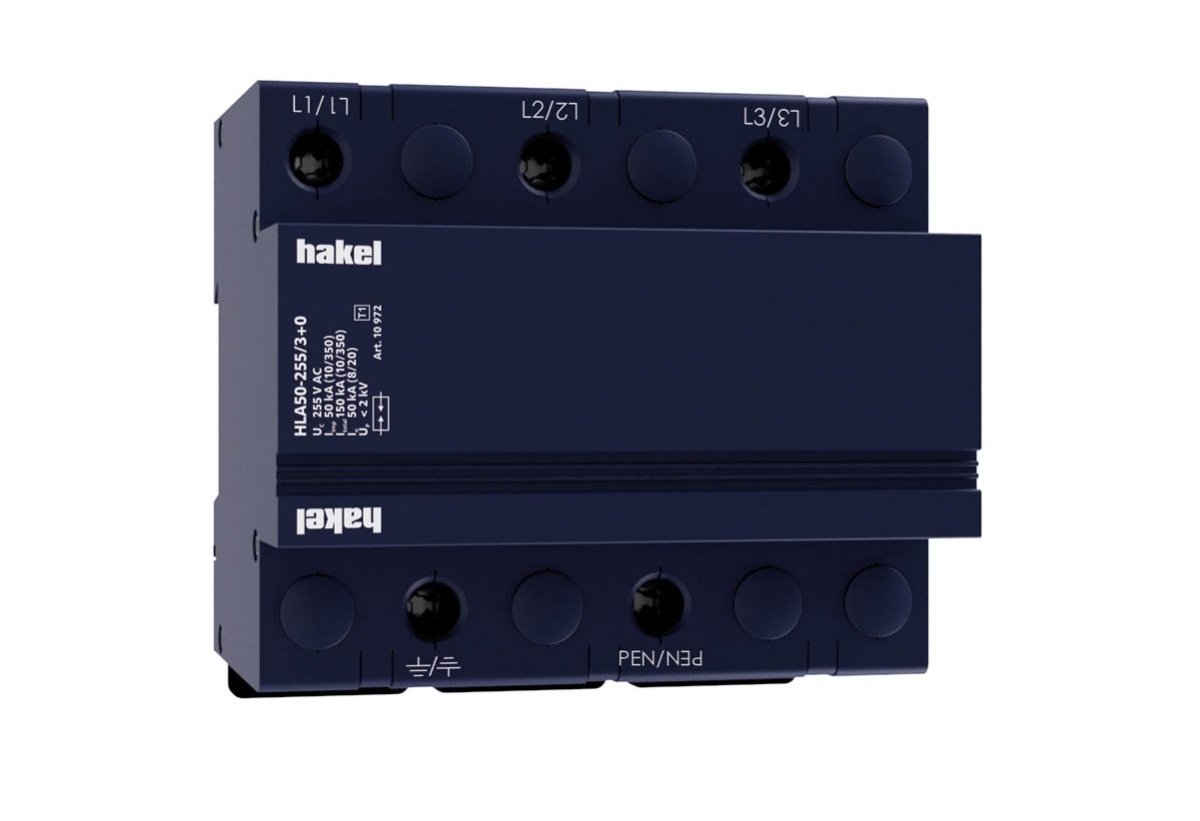

10972 HLA50-255/3+0 Svodič proudu typu 1

Kód produktu:	E20600002613
Výrobce:	HAKEL spol. s r.o.

Přidat k porovnání Poslat odkaz Dotaz k produktu

Na objednávku

7 985,59 CZK s DPH / KS

6 599,66 CZK bez DPH

Recyklační poplatek 0,76 CZK bez DPH

Hmotnost

0,69 kg

Poznámka k balení

HLA50-255/3+0

Svodiče impulzních proudů typu T1 zajišťují vyrovnávání potenciálů a eliminují účinky bleskového proudu v jednofázových a třífázových sítích.

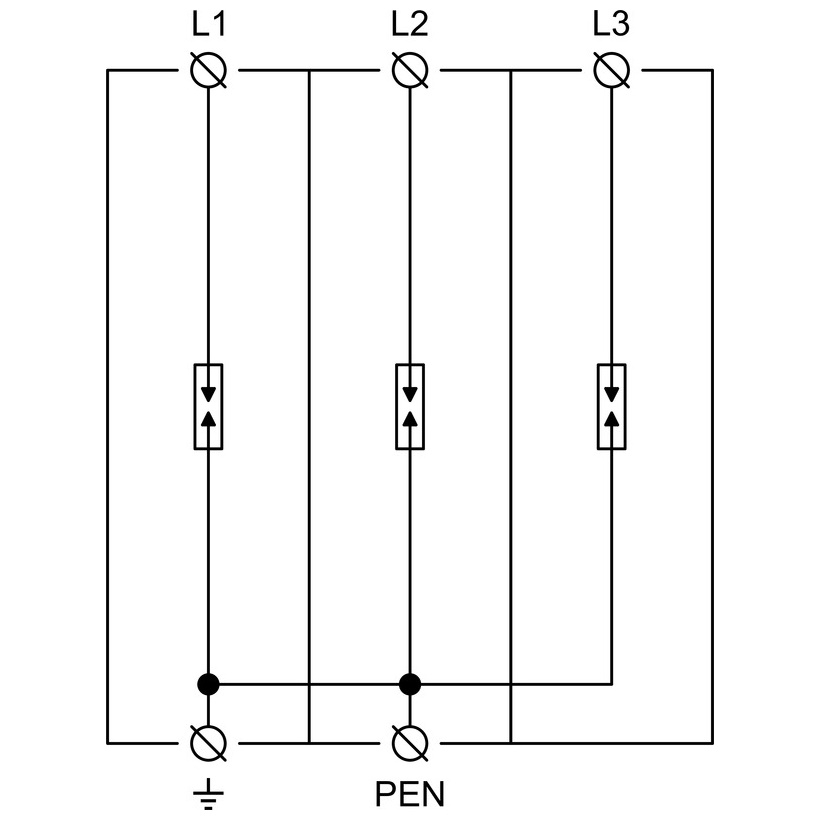

Ve výrobcích je použito vícenásobné bezvýfukové jiskřiště, jsou tak schopny svést impulz bleskového proudu nejvyšších hodnot.
Vhodné pro objekty s uvažovanou hladinou ochrany LPL I a LPL II jako jsou velké průmyslové celky a objekty zvláštní důležitosti – nemocnice, banky, elektrárny.
Instalují se co nejblíže vstupu nadzemního vedení do objektu – trafostanic, elektroměrových a hlavních rozvaděčů.
Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN).
Označení LED specifikuje provedení s LED indikací stavu.
Označení S specifikuje provedení s dálkovou signalizací spolu s LED indikací stavu.

Technické parametry

Impulzní výbojový proud pro zkoušku třídy I (10/350)	I_imp	50 kA
Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011		T1

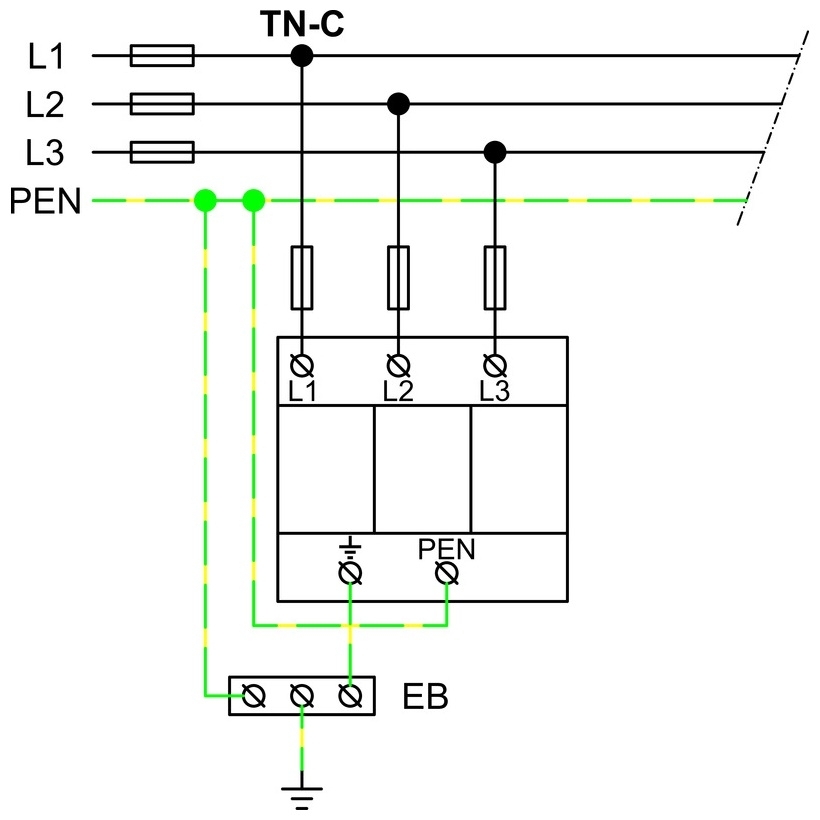

Vhodné pro síť		TN-C
Počet pólů		3
Jmenovité provozní napětí AC	U_N	230 V
Nejvyšší trvalé provozní napětí AC	U_C	255 V
Náboj	Q	25 As
Specifická energie pro zkoušku třídy I	W/R	625 kJ/Ω
Celkový výbojový proud (10/350) L1+L2+L3->PEN	I_Total	150 kA
Jmenovitý výbojový proud pro zkoušku třídy II (8/20)	I_n	50 kA
Napěťová ochranná hladina při I_imp	U_p	< 2 kV
Zkušební dočasné přepětí (TOV) pro t_T = 5 s	U_T	337 V
Zkušební dočasné přepětí (TOV) pro t_T = 120 min	U_T	440 V
Doba odezvy	t_A	< 100 ns
Maximální předjištění		500 A gL/gG
Jmenovitý zkratový proud při maximálním předjištění	I_SCCR	25 kA_rms
Zhášecí následný proud	I_fi	25 kA_rms
Zóna ochrany před bleskem		LPZ 0-1, LPZ 1-2
Materiál pouzdra		Polyamid PA6, UL94 V-0
Stupeň ochrany krytu		IP20
Pracovní teplota	ϑ	- 40 ÷ 70 °C
Vlhkostní rozsah	RH	5 ÷ 95 %
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T1	S	6 mm² (L, N) 16 mm² (PE, PEN)
Rozsah upnutí svorky (pevný vodič)		2,5 ÷ 25 mm²
Rozsah upnutí svorky (slaněný vodič)		2,5 ÷ 16 mm²
Utahovací moment		4

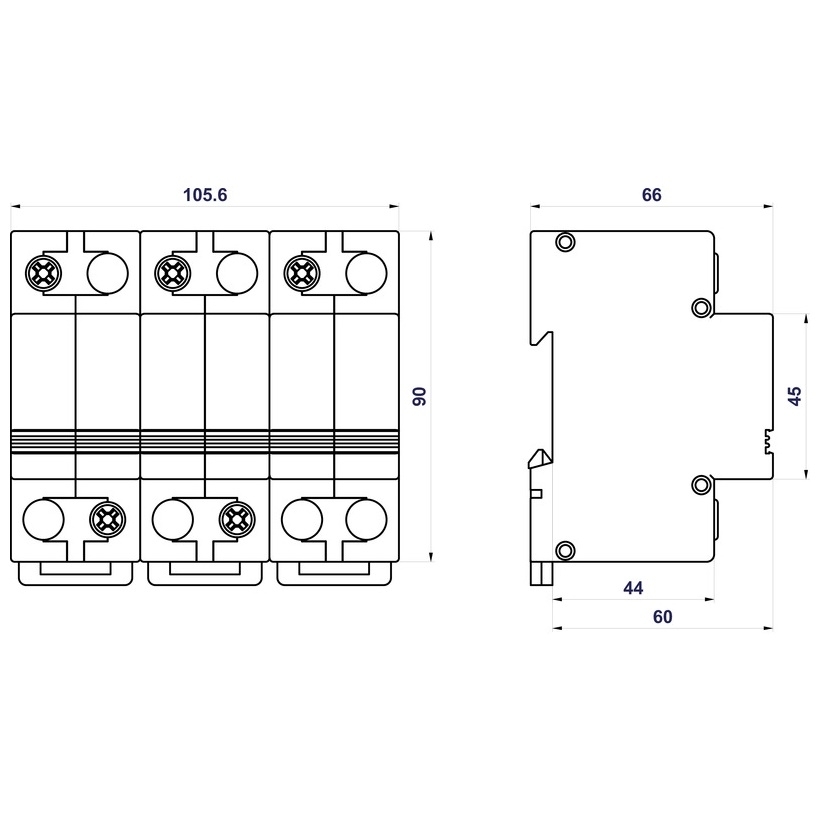

Způsob montáže		Na lištu DIN 35 mm
Modulární šířka		6
Pracovní poloha		Libovolná
Prostředí umístění výrobku		Vnitřní
Místní signalizace		Žádná
Dálková signalizace		Ne
Výměnné provedení		Ne
Životnost		> 100 000 h

10972 HLA50-255/3+0 Svodič proudu typu 1
