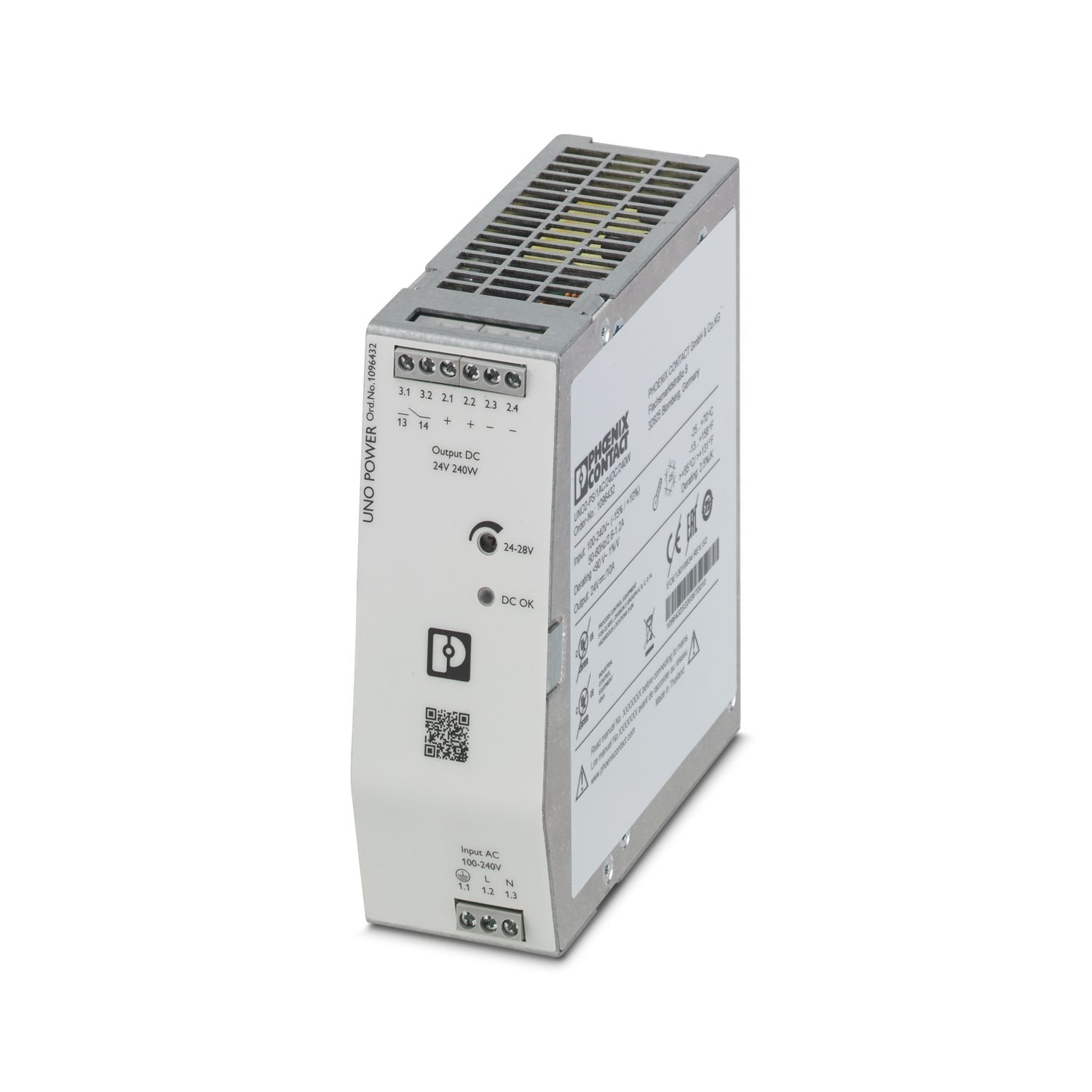

Vstupní data
AC provoz
Konfigurace sítě Hvězdicová topologie (TN, TT, IT (PE))
vstupní rozsah jmenovitého napětí 100 V AC ... 240 V AC
Rozsah vstupního napětí 100 V AC ... 240 V AC -15 % ... +10 %
Snížení výkonu < 90 V AC (1 %/V)
Typické síťové napětí v dané zemi 120 V AC
230 V AC
Druh napájecího napětí AC
Proudový ráz při zapínání typ. 10 A (při 25 °C)
Integrál proudového rázu při zapínání (I2t) < 0,2 A2s
Frekvenční rozsah (fN) 50 Hz ... 60 Hz ±10 %
Doba zálohování při výpadku sítě typ. 16 ms (120 V AC)
typ. 20 ms (230 V AC)
Příkon 2,6 A (100 V AC)
2,2 A (120 V AC)
1,13 A (230 V AC)
1,2 A (240 V AC)
Ochranné spínání Ochrana proti přepětí následkem přechodových jevů; Varistor, plynová bleskojistka
Doba zapnutí typ. 400 ms
Vstupní pojistka přístrojů 5 A interní (přístrojová ochrana), rychlý
Výběr vhodné pojistky pro ochranu vstupu 6 A ... 16 A (Charakteristika B, C, D, K nebo srovnatelná)
Svodový proud proti PE < 3,5 mA
Výstupní data
účinnost typ. 92 % (120 V AC)
typ. 94 % (230 V AC)
Jmenovité výstupní napětí 24 V DC
Oblast nastavení výstupního napětí (USet) 24 V DC ... 28 V DC (> 24 V DC, konstantní výkon omezen)
Jmenovitý výstupní proud (IN) 10 A
Zkratuvzdorný ano
Test chodu naprázdno ano
Crest faktor typ. 1,65 (120 V AC)
typ. 1,63 (230 V AC)
Výstupní výkon (PN) 240 W
Paralelní zapojitelnost ano, pro redundanci
Sériová schopnost přepínání ano, ke zvýšení napětí
Pevnost zpětného napájení ≤ 35 V DC
Ochrana před přepětím na výstupu (OVP) ≤ 35 V DC
Zbytkové vlnění typ. 50 mVSS (při jmenovitých hodnotách)
pravidelná odchylka < 1 % (změna zátěže staticky 10 % ... 90 %)
< 3 % (změna zátěže dynamicky 10 %... 90 %)
< 0,1 % (změna vstupního napájecího napětí ±10 %)
Doba náběhu < 1 s (UOut = 10 % ... 90 %)
Minimální ztrátový výkon při chodu naprázdno < 4 W (120 V AC)
Ztráta výkonu běh naprázdno maximální < 4 W (230 V AC)
Minimální ztrátový výkon při jmenovité zátěži < 21 W (120 V AC)
Ztráta výkonu jmenovitá zátěž maximální < 16 W (230 V AC)
Signál relé 13/14
Úroveň připojení 3.x
Označení přípojek 3.1 (13), 3.2 (14)
Spínací kontakt (bez napětí země) OptoMOS
Spínací napětí max. 30 V AC/DC
max. 60 V DC
Proudová vodivost max. 50 mA
Stavová podmínka UOUT > 0,9 x UN (Kontakt sepnut)
UOUT < 0,9 x UN (Kontakt rozpojen)
Data připojení
Vstup
Poloha 1.x
Označení 1.1 (), 1.2 (L), 1.3 (N)
Připojení vodiče
Typ připojení Šroubové připojení
tuhý 0,2 mm² ... 2,5 mm²
flexibilní 0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče bez plastové objímky 0,25 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče s plastovou objímkou 0,25 mm² ... 2,5 mm²
tuhý (AWG) 24 ... 14 (Cu)
Délka odizolování 6,5 mm
Utahovací moment 0,5 Nm ... 0,6 Nm
4 lbf-in. ... 5 lbf-in.
Typ pohonu hlavy šroubu Podélná štěrbina L
Výstup
Poloha 2.x
Označení 2.1, 2.2 (+), 2.3, 2.4 (-)
Připojení vodiče
Typ připojení Šroubové připojení
tuhý 0,2 mm² ... 2,5 mm²
flexibilní 0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče bez plastové objímky 0,25 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče s plastovou objímkou 0,25 mm² ... 2,5 mm²
tuhý (AWG) 24 ... 14 (Cu)
Délka odizolování 6,5 mm
Utahovací moment 0,5 Nm ... 0,6 Nm
4 lbf-in. ... 5 lbf-in.
Typ pohonu hlavy šroubu Podélná štěrbina L
Signál
Poloha 3.x
Označení 3.1 (13), 3.2 (14)
Připojení vodiče
Typ připojení Šroubové připojení
tuhý 0,2 mm² ... 2,5 mm²
flexibilní 0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče bez plastové objímky 0,25 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče s plastovou objímkou 0,25 mm² ... 2,5 mm²
tuhý (AWG) 24 ... 14 (Cu)
Délka odizolování 6,5 mm
Utahovací moment 0,5 Nm ... 0,6 Nm
4 lbf-in. ... 5 lbf-in.
Typ pohonu hlavy šroubu Podélná štěrbina L
