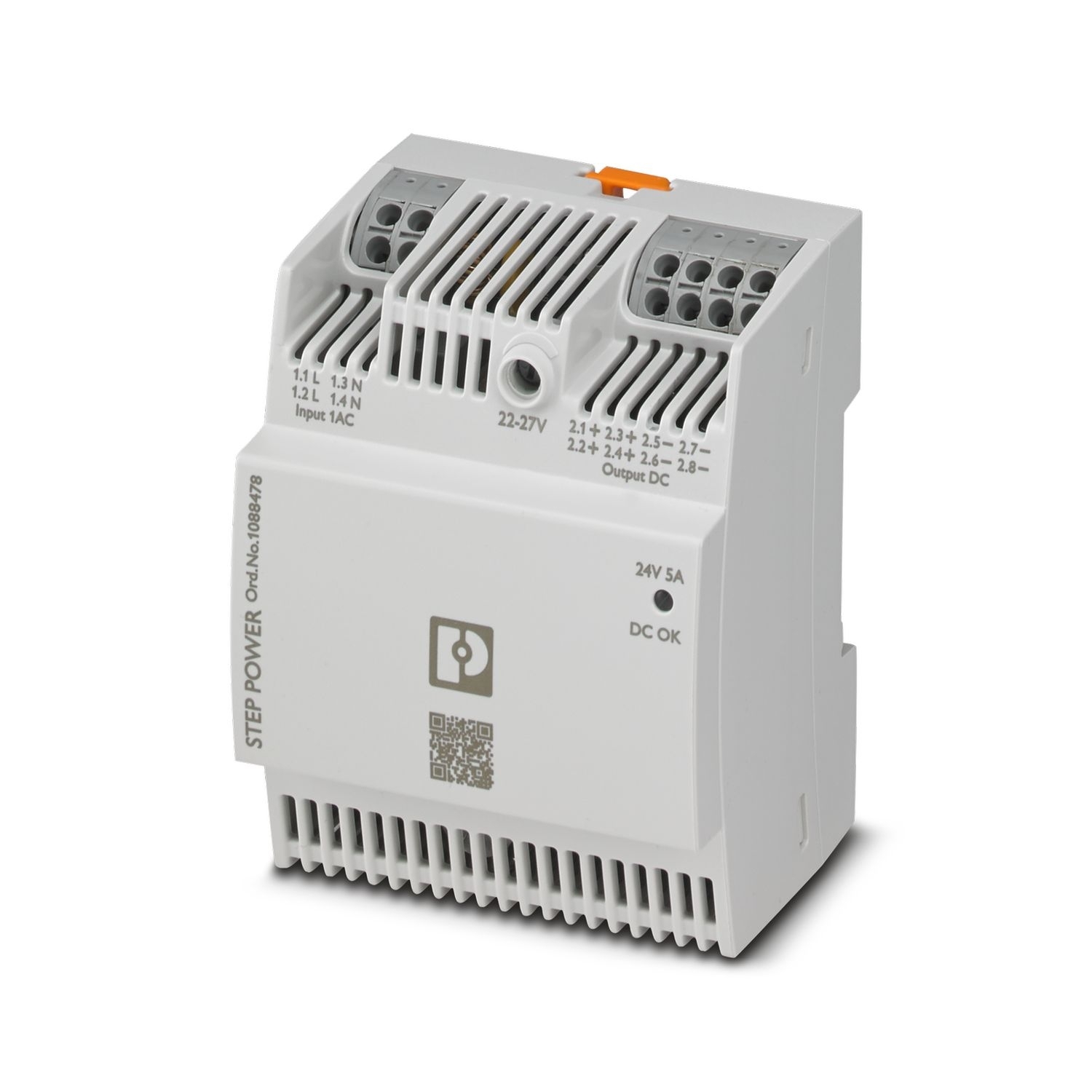

1088478 Zdroj napájení STEP3-PS/1AC/24DC/5/PT

0,3142 kg

Povoleno rozbalit ANO nad rámec Balení 1

Vstupní data
AC provoz
Konfigurace sítě Hvězdicová topologie (TN, TT, IT (PE))
Rozsah vstupního napětí 100 V AC ... 240 V AC -15 % ... +10 %
Snížení výkonu < 115 V AC ... 85 V AC (1 %/V)
Typické síťové napětí v dané zemi 120 V AC, 230 V AC
Druh napájecího napětí AC/DC
Proudový ráz při zapínání typ. 37 A
Integrál proudového rázu při zapínání (I2t) typ. 0,4 A2s
Frekvenční rozsah (fN) 50 Hz ... 60 Hz ±10 %
Doba zálohování při výpadku sítě typ. 20 ms (120 V AC)
typ. 20 ms (230 V AC)
Příkon 1,32 A (100 V AC), 0,57 A (240 V AC)
Ochranné spínání Ochrana proti přepětí následkem přechodových jevů; Varistor
Doba zapnutí typ. 2 s
Vstupní pojistka přístrojů 4 A interní (ochrana zařízení), pomalá
Výběr vhodné pojistky pro ochranu vstupu 6 A ... 16 A (Charakteristika B, C, D, K)
Svodový proud proti PE < 0,25 mA

Provoz stejnosměrného proudu
Rozsah vstupního napětí 110 V DC ... 250 V DC -10 % ... +40 %
Snížení výkonu < 115 V DC ... 99 V DC (1 %/V)
Příkon 1,29 A (110 V DC), 0,51 A (250 V DC)

Výstupní data
účinnost > 93 % (120 V AC), > 94,5 % (230 V AC)
Efficiency Level VI
Jmenovité výstupní napětí 24 V DC
Oblast nastavení výstupního napětí (USet) 22 V DC ... 27 V DC (> 24 V DC, konstantní výkon omezen)
Jmenovitý výstupní proud (IN) 5 A
Zkratuvzdorný ano
Test chodu naprázdno ano
Snížení výkonu > 50 °C ... 70 °C (2 % / K)
Crest faktor typ. 1,74 (120 V AC)
typ. 2,08 (230 V AC)
Výstupní výkon (PN) 120 W
Paralelní zapojitelnost ano, pro zvýšení výkonu a redundance s diodou
Sériová schopnost přepínání ano, ke zvýšení napětí
Pevnost zpětného napájení ≤ 35 V DC
Ochrana před přepětím na výstupu (OVP) < 35 V DC
Zbytkové vlnění typ. 150 mVSS
pravidelná odchylka < 0,5 % (Statická změna zatížení 10 % ... 90 %)
< 3 % (Dynamická změna zatížení 10 % ... 90 %, (10 Hz))
< 0,1 % (změna vstupního napájecího napětí ±10 %)
Doba náběhu typ. 100 ms (UOut = 10 % ... 90 %)
Minimální ztrátový výkon při chodu naprázdno < 0,21 W (120 V AC)
Ztráta výkonu běh naprázdno maximální < 0,21 W (230 V AC)
Minimální ztrátový výkon při jmenovité zátěži < 8,8 W (120 V AC)
Ztráta výkonu jmenovitá zátěž maximální < 6,8 W (230 V AC)
