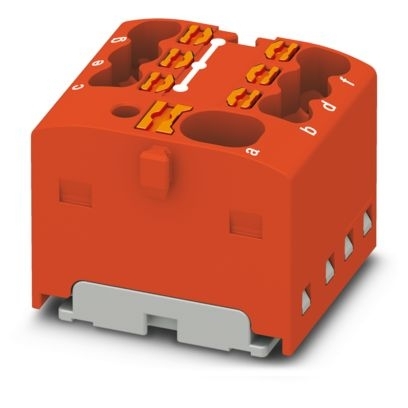

Blok rozvodek, jmenovité napětí: 450 V, jmenovitý proud: 17,5 A, počet přípojek: 7, typ připojení: Svorky Push-in, Odbočka, průřez: 0,14 mm2 - 2,5 mm2, Sběrnicová přípojka, Jmenovitý průřez: 6 mm2, průřez: 0,2 mm2 - 6 mm2, způsob montáže: lepení, barva: červená
Vlastnosti výrobku
Typ produktu rozvodná svorka
Počet přípojek 7
Počet řad 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 6 kV
Maximální ztrátový výkon při jmenovité podmínce 0,56 W
Data připojení
Napájení ano
Počet přípojek na jedno patro 7
jmenovitý průřez 1,5 mm²
Jmenovitý průřez AWG 12
Odbočka
Délka odizolování 8 mm ... 10 mm
válečkový kalibr A3
Přípojka podle normy IEC 60998-2-2
Průřez vodiče tuhý 0,14 mm² ... 2,5 mm²
Průřez vedení AWG 26 ... 14 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,14 mm² ... 1,5 mm²
Průřez vodiče (ohebného) [AWG] 26 ... 16 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,14 mm² ... 1,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,14 mm² ... 1,5 mm²
Jmenovitý proud 17,5 A
Zatěžovací proud maximální 22 A (při průžezu vodiče 2,5 mm²)
Součtový proud maximální 32 A
Jmenovité napětí 450 V
Sběrnicová přípojka
Délka odizolování 10 mm ... 12 mm
Přípojka podle normy IEC 60998-2-2
Průřez vodiče tuhý 0,2 mm² ... 6 mm²
Průřez vedení AWG 24 ... 10 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,2 mm² ... 4 mm²
Průřez vodiče (ohebného) [AWG] 24 ... 10 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,2 mm² ... 4 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,2 mm² ... 4 mm²
Průřez vodiče ohebného (2 vodiče se stejným průřezem s dutinkou vodiče TWIN s plastovou objímkou) 0,5 mm² ... 4 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm² ... 1,5 mm²
Jmenovitý proud 41 A
Zatěžovací proud maximální 41 A (u připojení vodiče 6 mm²)
Součtový proud maximální 41 A
Jmenovité napětí 500 V
Jmenovitý průřez 6 mm²
Odbočka Průřezy přípoje přímo zásuvné
Průřez vodiče tuhý 0,34 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,34 mm² ... 1,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,34 mm² ... 1,5 mm²
Sběrnicová přípojka Průřezy přípoje přímo zásuvné
Průřez vodiče tuhý 0,34 mm² ... 6 mm²
Průřez vodiče (tuhého) [AWG] 24 ... 12 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,34 mm² ... 4 mm²
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,2 mm² ... 6 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,2 mm² ... 6 mm²
Rozměry
Šířka 19 mm
Výška 21,6 mm
Hloubka 18,7 mm
Údaje o materiálu
Barva červená
Třída hořlavosti podle UL 94 V0
skupina izolačního materiálu I
Izolační materiál PA
Statické použití izolačního materiálu v chladu -60 °C
Teplotní index izolační látka (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B) 130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26 HL 1 - HL 3
Výdej tepla kalorimetrický NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Povrchy hořlavost NFPA 130 (ASTM E 162) úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662) úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C) úspěšně vykonáno
