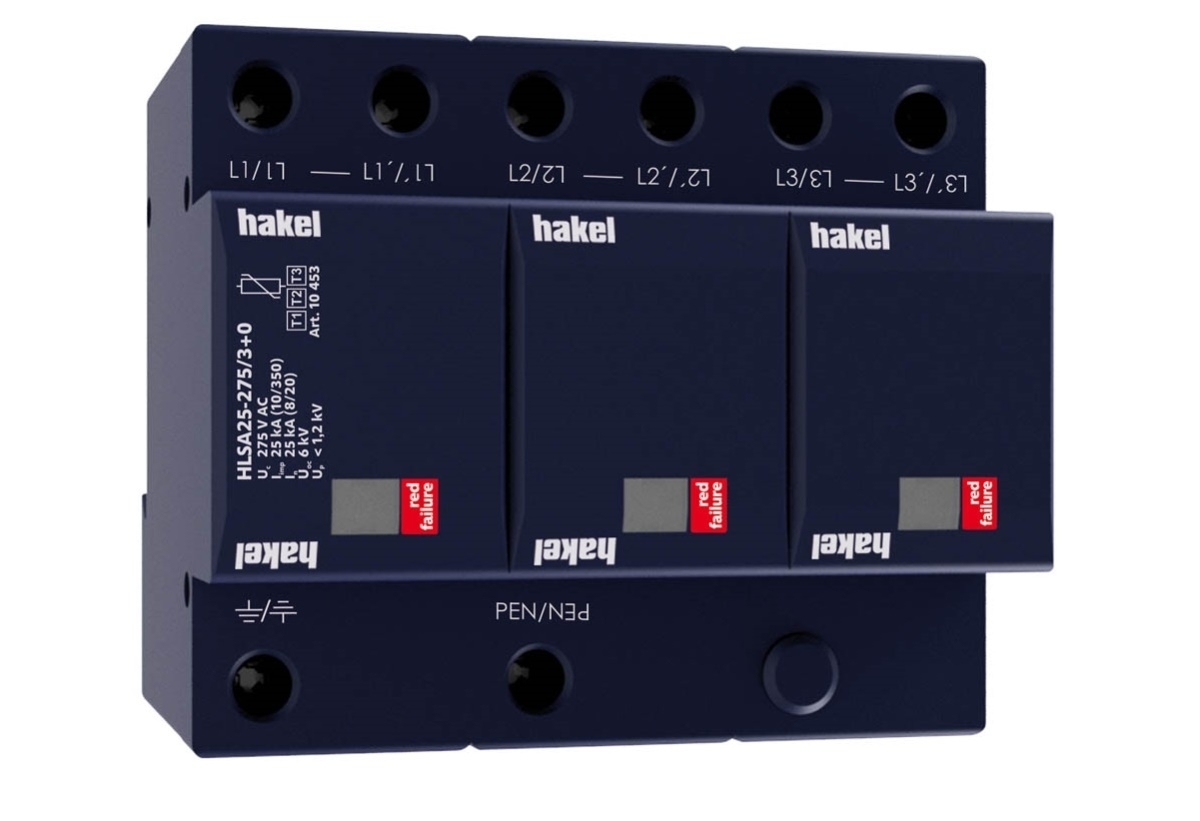

10453 HLSA25-275/3+0 Svodič proudu a přepětí typu 1+2+3

Kód produktu:	E20600002143
Výrobce:	HAKEL spol. s r.o.

Přidat k porovnání Poslat odkaz Dotaz k produktu

Na objednávku

6 715,16 CZK s DPH / KS

5 549,72 CZK bez DPH

Recyklační poplatek 0,92 CZK bez DPH

Hmotnost

0,835 kg

Poznámka k balení

HLSA25-275/3+0

Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3.

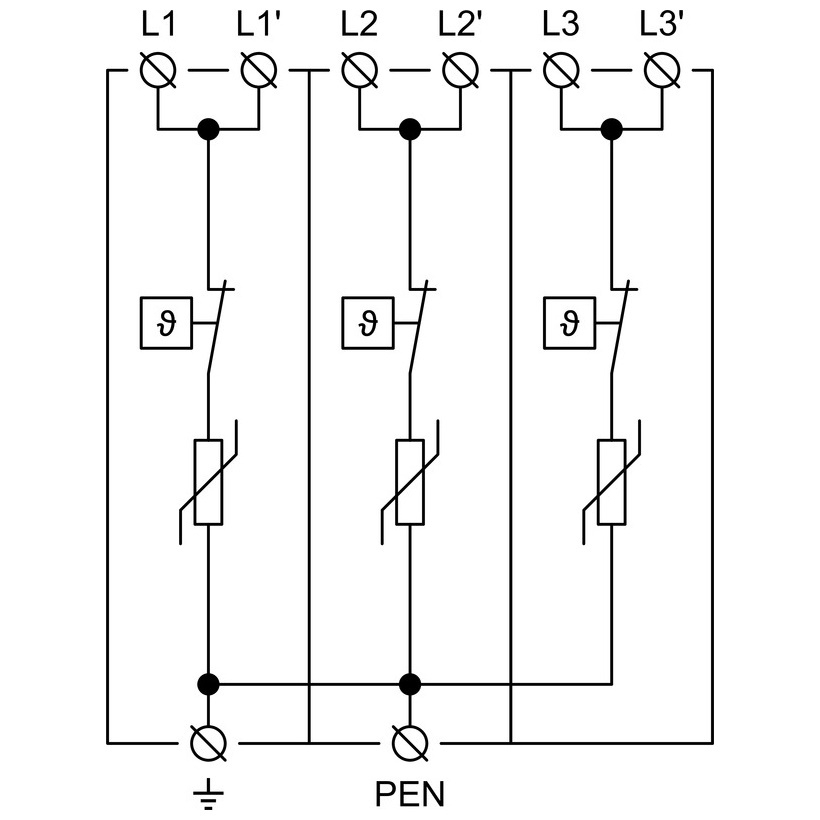

Výrobky jsou složeny z varistorů s velkou svodovou schopností.
HLSA25 v provedení 1+1, 3+1 a HLSA25G jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE.
Vhodné pro objekty s uvažovanou hladinou ochrany LPL I a LPL II.
Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů.

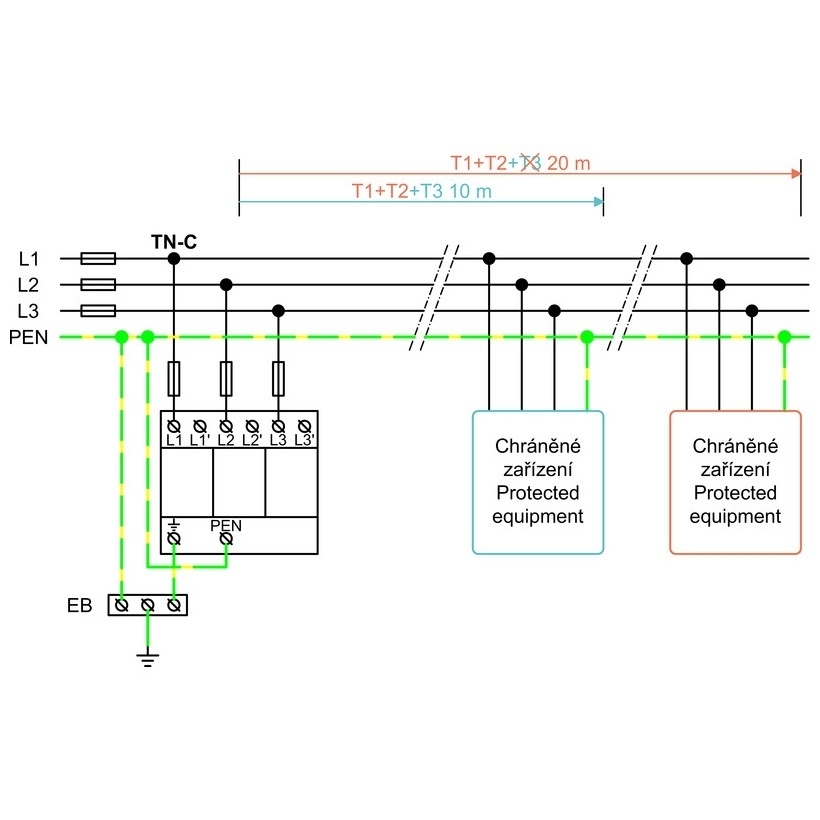

V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích.
Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN).
Označení S specifikuje provedení s dálkovou signalizací.

Technické parametry

Impulzní výbojový proud pro zkoušku třídy I (10/350)	I_imp	25 kA
Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011		T1, T2, T3

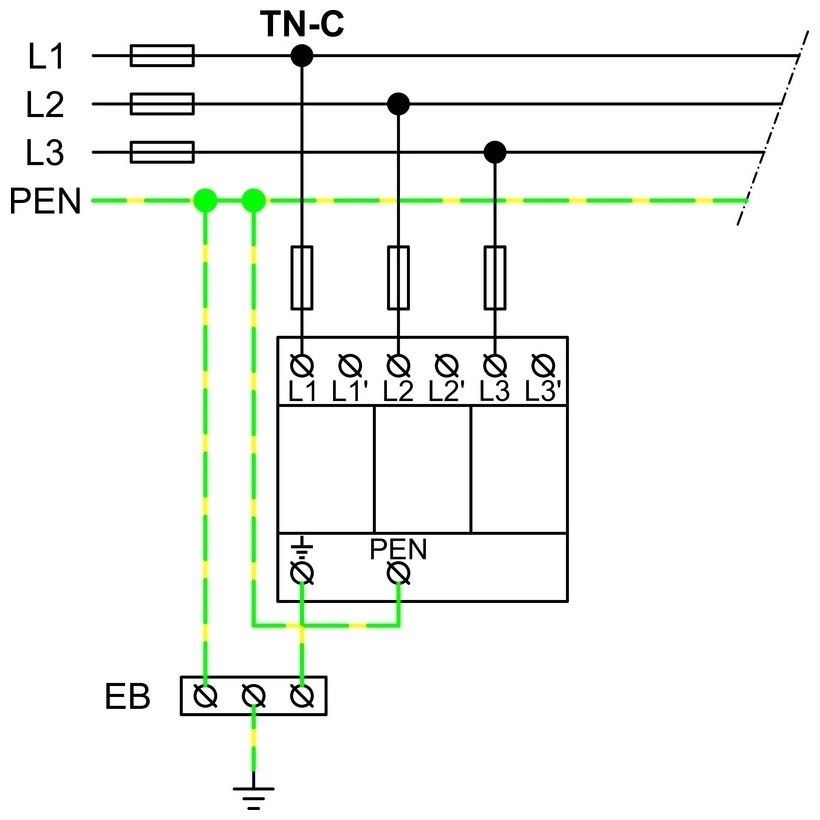

Vhodné pro síť		TN-C
Počet pólů		3
Jmenovité provozní napětí AC	U_N	230 V
Nejvyšší trvalé provozní napětí AC	U_C	275 V

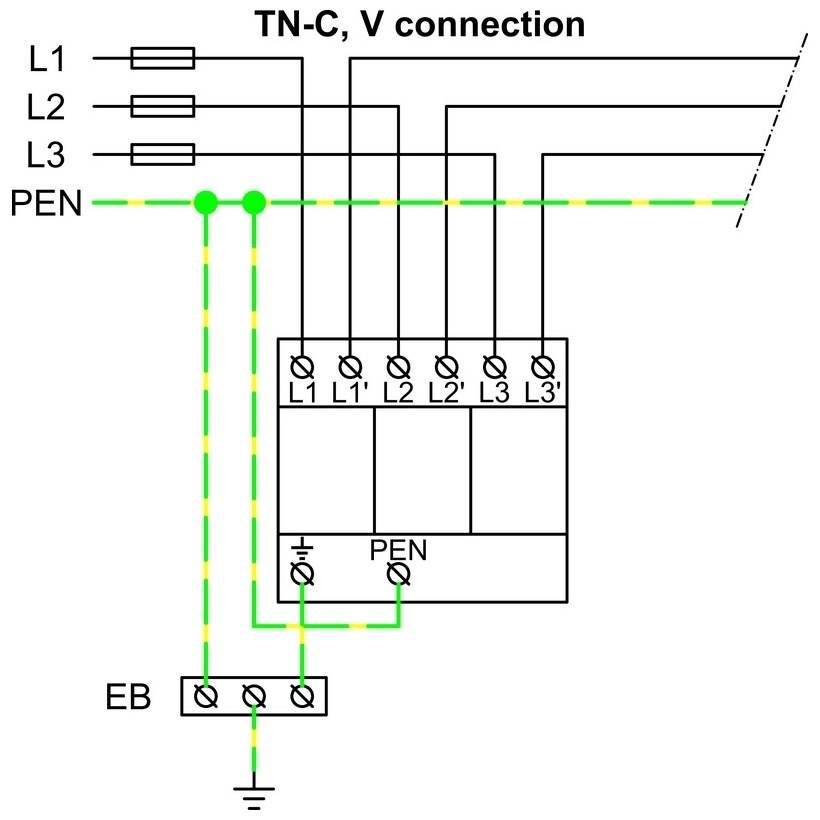

Jmenovitý zatěžovací proud pro „V“ zapojení	I_L	125 A
Maximální výbojový proud (8/20)	I_max	50 kA
Náboj	Q	12,5 As
Specifická energie pro zkoušku třídy I	W/R	156 kJ/Ω
Celkový výbojový proud (10/350) L1+L2+L3->PEN	I_Total	75 kA
Celkový výbojový proud (8/20) L1+L2+L3->PEN	I_Total	150 kA
Jmenovitý výbojový proud pro zkoušku třídy II (8/20)	I_n	25 kA
Napětí naprázdno generátoru kombinované vlny	U_OC	6 kV
Napěťová ochranná hladina při I_n	U_p	< 1,2 kV
Zkušební dočasné přepětí (TOV) pro t_T = 5 s	U_T	337 V
Zkušební dočasné přepětí (TOV) pro t_T = 120 min	U_T	440 V
Doba odezvy	t_A	< 25 ns
Maximální předjištění		250 A gL/gG
Maximální předjištění („V“ zapojení)		125 A gL/gG
Reziduální proud	I_PE	≤ 300 µA
Jmenovitý zkratový proud při maximálním předjištění	I_SCCR	80 kA_rms
Zóna ochrany před bleskem		LPZ 0-1, LPZ 1-2, LPZ 2-3, LPZ3
Materiál pouzdra		Polyamid PA6, UL94 V-0
Stupeň ochrany krytu		IP20
Pracovní teplota	ϑ	- 40 ÷ 70 °C
Vlhkostní rozsah	RH	5 ÷ 95 %
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T1	S	6 mm² (L, N) 16 mm² (PE, PEN)
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T2	S	2,5 mm² (L, N) 6 mm² (PE, PEN)
Rozsah upnutí svorky (pevný vodič)		2,5 ÷ 35 mm²
Rozsah upnutí svorky (slaněný vodič)		2,5 ÷ 25 mm²
Utahovací moment		3
Způsob montáže		Na lištu DIN 35 mm
Modulární šířka		6
Pracovní poloha		Libovolná
Prostředí umístění výrobku		Vnitřní
Místní signalizace		Optická
Význam místní signalizace		OK – čirý terč PORUCHA – červený terč
Dálková signalizace		Ne
Výměnné provedení		Ne
Životnost		> 100 000 h
