Popis výrobku

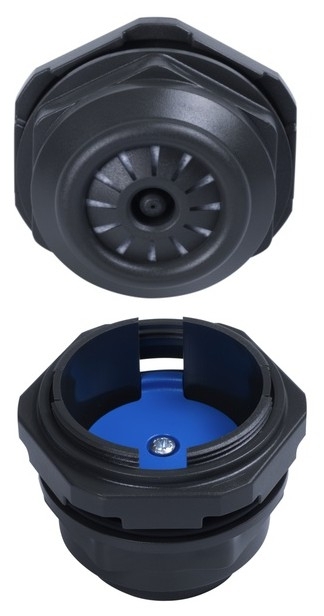

Ve skříních a rozvaděčích s vysokým stupňem krytí dochází vlivem teplotních změn ke kondenzaci vodních par. Drenáž DD084 je určena pro montáž na dno skříní a zajišťuje odvod vody ze skříně. Polopropustná membrána zajišťuje jednosměrný odvod vody a zamezuje jejímu proniknutí zpět dovnitř skříně. Mimo základní funkce drenáže funguje také jako kompenzátor tlaku ve skříni při změnách teploty. Rozdíly tlaku mohou zapříčinit proniknutí prachu a vlhkosti do skříně i přes dveřní těsnění a ohrožovat elektronické součásti. Drenáž kondenzátu je konstruován tak, aby nenarušil vysoké krytí zařízení.
Efektivní odvod kondenzátu
Vyrovnávání tlaku ve skříni
Vysoký stupeň krytí IP 66/IP67/IP69K
Jednoduchá instalace na dno skříně
Masivní kryt odolný vůči počasí a UV záření
Technické údaje
Objednací číslo 08410.0-00 (balení 1 kus)
Montáž závit M50×1,5 s maticí (kroucení 60mm)
Zástavná hloubka přibližně 17,5 mm
Materiál tmavě šedý plast dle UL94V-0, RAL 7022, odolný vůči vodě a UV záření dle UL746C (f1)
Výška přepadu vody 0 mm (při tloušťce stně skříně 0,5mm)
Těsnění těsnící kroužek NBR
Průtok vody cca. 200ml/h při výšce vodního sloupce 5mm
Rozměry Ø 60×49,5 mm
Hmotnost cca. 60 g
Montážní poloha vertikální, nejnižší místo ve skříni
Pracovní/skladovací teplota -45 až +70 °C
Stupeň krytí IP66 / IP67 (EN 60529) / IP69K (EN 40050-9)
